Этапы монтажа вентиляции в частном доме во время строительства

Введение

Вентиляция — неотъемлемая часть любого современного дома, особенно если речь идёт о частном строительстве. Без правильно организованного воздухообмена даже самый красивый и дорогой ремонт не спасёт от сырости, плесени, духоты и ухудшения самочувствия жильцов. Но чтобы система работала эффективно, её нужно закладывать ещё на этапе строительства — задолго до финишной отделки и расстановки мебели.

Многие ошибочно считают, что вентиляцию можно «доделать потом» или ограничиться простыми вытяжными решётками в санузле и кухне. На практике это приводит к проблемам: окна запотевают, стены покрываются грибком, а в доме постоянно ощущается застоявшийся воздух. Чтобы избежать этого, важно понимать, как и когда правильно монтировать вентиляционную систему — от проектирования до пусконаладки.

В этой статье мы подробно разберём все ключевые этапы монтажа вентиляции в частном доме, акцентируя внимание на том, что именно нужно делать параллельно со строительными работами. Вы узнаете, какие решения принимаются на каждом этапе, на что обратить внимание и как избежать типичных ошибок, которые потом сложно или невозможно исправить.

Проектирование вентиляции на этапе строительства дома

Проектирование — это основа, от которой зависит всё: эффективность воздухообмена, энергозатраты, комфорт и даже долговечность самого дома. Идеальное время для проектирования вентиляции — одновременно с разработкой архитектурного проекта и инженерных сетей. Чем раньше вы подключите специалиста по вентиляции, тем проще будет интегрировать систему в конструкцию здания без переделок и компромиссов.

Что учитывается при проектировании

Хороший проект вентиляции — не просто набор воздуховодов. Он строится с учётом множества факторов:

• Площадь и планировка дома — количество комнат, высота потолков, наличие мансарды или подвала.
• Количество жильцов — от этого зависит объём необходимого притока свежего воздуха.
• Тип отопления и кондиционирования — системы могут взаимодействовать или конфликтовать между собой.
• Климат региона — в Краснодарском крае, например, важна не только вентиляция, но и защита от перегрева летом. Некоторые проектировщики уже адаптируют решения под местные условия — подробнее можно посмотреть на https://территория-климата.рф.
• Материалы стен и уровень герметичности — в домах из газобетона или с панорамными окнами естественная вентиляция почти не работает, поэтому требуется принудительная система.

Выбор типа системы: естественная или механическая?

На этапе проектирования важно определиться с типом вентиляции:

• Естественная — опирается на разницу температур и давления. Простая и дешёвая, но ненадёжная в современных энергоэффективных домах.
• Принудительная (механическая) — использует вентиляторы, рекуператоры и автоматику. Гарантирует стабильный воздухообмен независимо от погоды, но требует проектирования, монтажа и обслуживания.

Сегодня большинство частных домов строятся с низкой воздухопроницаемостью, поэтому естественная вентиляция часто оказывается недостаточной. В таких случаях проектировщики рекомендуют устанавливать приточно-вытяжную систему с рекуперацией тепла — она не только обновляет воздух, но и экономит до 90 % тепловой энергии.

Результат проектирования

По итогам расчётов вы получаете рабочий проект, включающий:

• схему разводки воздуховодов;
• спецификацию оборудования (вентиляторы, фильтры, рекуператоры);
• точки забора и выброса воздуха;
• расположение шахт и закладных элементов в стенах и перекрытиях.

Этот документ становится основой для всех последующих строительных и монтажных работ. Без него легко ошибиться с размерами каналов, местами выводов или нагрузкой на конструкции — а исправлять такие ошибки после завершения стройки бывает крайне дорого или невозможно.

Выбор типа вентиляционной системы: естественная или принудительная

Решение о том, какую систему вентиляции использовать в частном доме, закладывается ещё на стадии проектирования, но окончательный выбор зависит от реальных условий строительства, бюджета и ожиданий от комфорта. Давайте разберёмся, чем отличаются эти два подхода, и в каких случаях какой из них действительно работает.

Естественная вентиляция: просто, но ненадёжно

Естественная вентиляция — это классическая схема, знакомая по старым многоквартирным домам: приток воздуха через щели в окнах и дверях, вытяжка — через вертикальные каналы в кухне, ванной и туалете. Принцип действия основан на разнице температур и давления между улицей и помещением.

Преимущества:

• Не требует оборудования и электропитания;
• Минимальные затраты на монтаж;
• Простота обслуживания.

Но есть и серьёзные недостатки:

• Эффективность сильно зависит от погоды — летом тяга может исчезнуть полностью;
• В современных домах с герметичными окнами и утеплёнными стенами приток свежего воздуха почти отсутствует;
• Нет контроля над объёмом и качеством поступающего воздуха — пыль, запахи, аллергены попадают внутрь беспрепятственно.

Естественная вентиляция сегодня подходит разве что для дачных домов сезонного проживания или очень простых построек без сложной отделки и дорогой техники.

Принудительная вентиляция: комфорт и контроль

Принудительная (механическая) система использует вентиляторы для организации стабильного притока и вытяжки воздуха. Чаще всего применяется приточно-вытяжная установка с рекуператором — устройством, которое передаёт тепло от удаляемого воздуха к поступающему.

Преимущества:

• Стабильный воздухообмен круглый год, независимо от погоды;
• Фильтрация приточного воздуха — защита от пыли, пыльцы, смога;
• Экономия энергии за счёт рекуперации тепла (до 90 %);
• Возможность автоматизации — система сама регулирует интенсивность в зависимости от времени суток, уровня CO? или влажности.

Недостатки:

• Более высокая стоимость проектирования, оборудования и монтажа;
• Требуется место для установки оборудования (часто — на чердаке или в техническом помещении);
• Необходимость периодического обслуживания (замена фильтров, чистка воздуховодов).

Как выбрать?

Ответ прост: если вы строите дом для постоянного проживания, с современной теплоизоляцией и герметичными окнами — выбирайте принудительную вентиляцию. Это не роскошь, а необходимость для сохранения микроклимата, здоровья и самого здания.

Если же речь идёт о небольшом гостевом домике, бане или сезонной даче — можно обойтись естественной системой, дополнив её клапанами притока в окнах или стенах. Но даже в этом случае стоит предусмотреть возможность будущего перехода на механическую вентиляцию — например, оставить закладные для воздуховодов в перекрытиях.

Согласование вентиляции с другими инженерными коммуникациями

Вентиляция редко существует в доме сама по себе. Она пересекается, взаимодействует и иногда конфликтует с другими инженерными системами — отоплением, водоснабжением, канализацией, электрикой и даже кондиционированием. Чтобы избежать переделок, аварий или снижения эффективности, важно согласовать все коммуникации ещё на стадии проектирования и строго контролировать их взаимное расположение во время строительства.

Почему это критично

Воздуховоды — громоздкие конструкции. Их диаметр может достигать 200–250 мм, а для магистральных участков — и больше. При этом они должны идти с минимальным количеством поворотов и без резких сужений. Если не учесть их траекторию заранее, можно столкнуться с ситуацией, когда вентиляционный канал «упирается» в балку перекрытия, трубу отопления или распределительный щит. В лучшем случае это приведёт к потере эффективности, в худшем — к невозможности смонтировать систему вообще.

Основные точки взаимодействия

• Отопление и тёплые полы. Приточные воздуховоды не должны проходить слишком близко к радиаторам или контурам тёплого пола — это исказит расчётную температуру подаваемого воздуха. В то же время вытяжные каналы часто размещают рядом с источниками тепла (кухня, санузел), чтобы использовать естественную тягу как поддержку.
• Канализация. Вентиляционные шахты ни в коем случае нельзя объединять с фановой трубой канализации. Даже при наличии гидрозатворов возможен прорыв запахов. Минимальное расстояние между ними — 30 см, а лучше — разнести по разным стенах.
• <Электрика. Кабельные трассы не должны лежать поверх воздуховодов или мешать доступу к ревизионным лючкам. Особенно это важно для систем с автоматикой: датчики CO?, влажности и управления требуют подключения к электросети и точной привязки к зонам помещения.
• Кондиционирование и климатические комплексы. Если в доме планируется установка сплит-систем или чиллеров, необходимо согласовать точки забора и выброса воздуха, чтобы избежать короткого замыкания — ситуации, когда вытяжка сразу засасывает только что охлаждённый или подогретый воздух.

Как организовать согласование на практике

Идеальный сценарий — совместная работа всех проектировщиков (вентиляции, отопления, электрики и т.д.) над единой BIM-моделью или хотя бы над общим чертежом в AutoCAD. Это позволяет заранее выявить коллизии и скорректировать маршруты коммуникаций.

Если проект делается по частям, обязательно проведите встречу (лично или онлайн) с подрядчиками всех инженерных направлений до начала черновых работ. Проговорите:

• расположение стояков и магистралей;
• зоны, где будет проходить вентиляционная разводка;
• места установки оборудования и доступ к нему;
• точки вывода на улицу (крышу, фасад).

Даже простая координация на бумаге сэкономит недели времени и десятки тысяч рублей на переделках позже.

Подготовка шахт и каналов в процессе возведения стен

Вентиляционные шахты — это «скелет» будущей системы. Их закладывают на этапе кладки стен или монтажа монолитных/сборных перекрытий. Если этот момент упустить, позже придётся прокладывать воздуховоды по фасаду, под потолком или в коробах — это не только портит интерьер, но и снижает эффективность работы всей системы.

Когда и как закладывать шахты

Шахты начинают формировать сразу после того, как определено расположение санузлов, кухни, котельной и других помещений с постоянной вытяжкой. В кирпичных и блочных домах их делают прямо в стенах — оставляя пустоты нужного сечения или встраивая специальные вентиляционные блоки. В каркасных и деревянных домах шахты чаще всего обустраивают отдельно — в виде коробов из гипсокартона или металлических кожухов, но их трассу всё равно нужно продумать заранее.

Важно: шахты должны быть вертикальными, без резких сужений и поворотов. Любое отклонение от вертикали снижает тягу, особенно в системах с естественной вентиляцией.

Требования к размерам и материалам

Минимальное сечение вентиляционного канала для одного помещения — 100×150 мм (или диаметр 150 мм для круглых). Для магистральных шахт, обслуживающих несколько этажей, сечение увеличивают до 200×200 мм и больше. Точные параметры зависят от расчётов воздухообмена, но лучше заложить с запасом — уменьшить потом всегда можно, а вот расширить готовую шахту почти невозможно.

Материалы для внутренней поверхности шахты должны быть гладкими и негорючими:

• в кирпичных домах — штукатурка по сетке или вкладные пластиковые/металлические вкладыши;
• в монолитных — гладкая бетонная поверхность или последующая облицовка;
• в каркасных — оцинкованные или полимерные воздуховоды, закрытые негорючим коробом.

Шероховатые или пористые стены (например, голый газобетон) создают турбулентность и задерживают пыль — это быстро приведёт к засорению и снижению тяги.

Особенности многоквартирных аналогов и частных домов

В отличие от многоквартирных домов, где одна шахта обслуживает десятки квартир, в частном доме каждая вытяжка может иметь собственный выход на крышу. Это упрощает балансировку, но требует аккуратного вывода и герметизации. Все шахты должны выходить выше конька крыши минимум на 50 см, чтобы избежать опрокидывания тяги при сильном ветре.

Также важно предусмотреть ревизионные лючки на каждом этаже — для чистки и диагностики. Их обычно размещают в санузлах или технических шкафах, маскируя под отделку.

Что проверять на стройке

• Соответствие положения шахт проекту;
• Отсутствие горизонтальных участков длиннее 1–1,5 м;
• Герметичность стыков между этажами;
• Наличие защиты от попадания осадков на оголовке шахты (дефлектор или колпак).

Если эти условия соблюдены, вы получите прочную, долговечную и эффективную основу для любой вентиляционной системы — будь то простая вытяжка или полноценная приточно-вытяжная установка с рекуперацией.

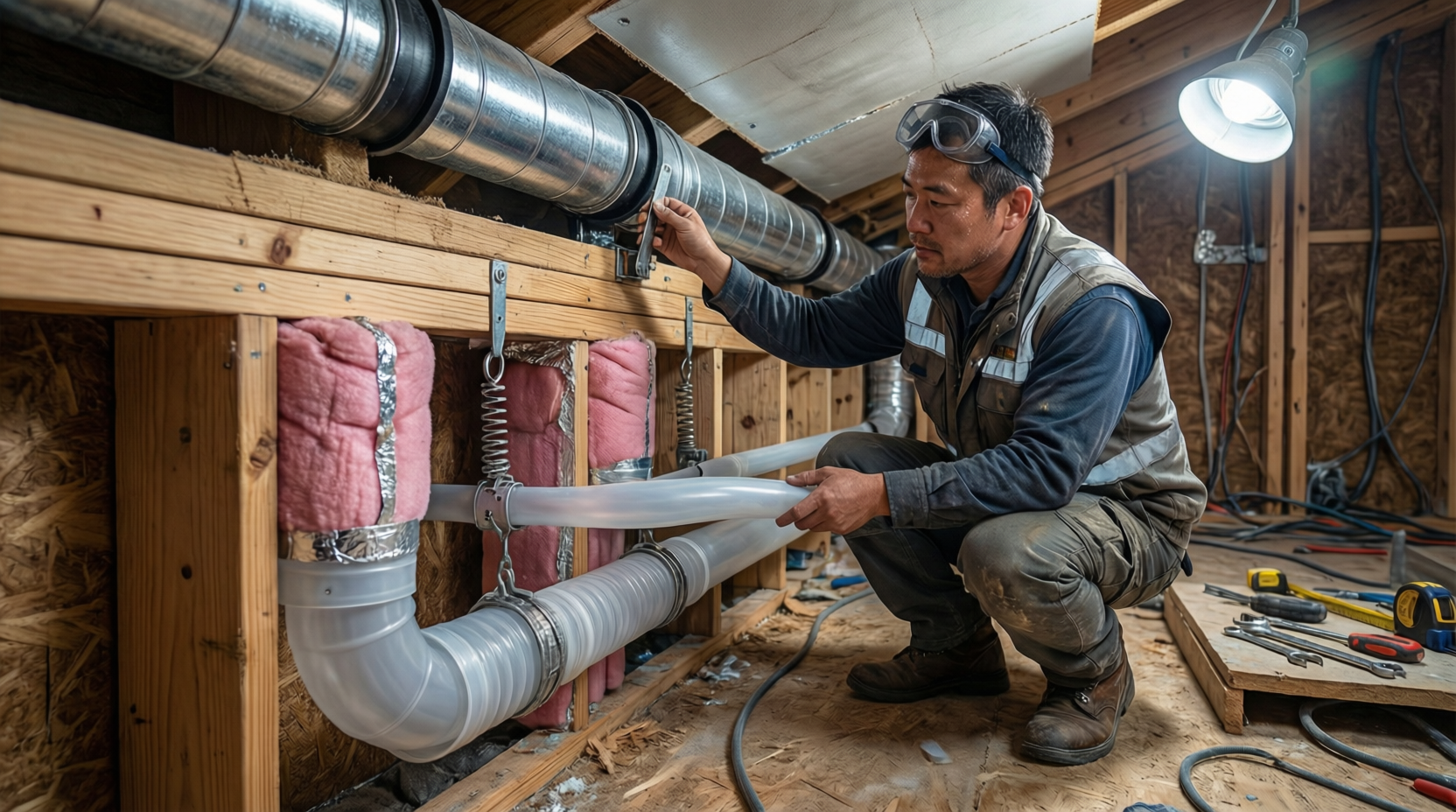

Установка воздуховодов: материалы и правила монтажа

После того как шахты готовы и основные строительные конструкции возведены, наступает этап прокладки воздуховодов — «кровеносных сосудов» вентиляционной системы. От того, насколько грамотно они смонтированы, зависит не только эффективность воздухообмена, но и уровень шума, энергопотребление оборудования и даже пожарная безопасность.

Какие материалы используют

Сегодня для частных домов чаще всего применяют три типа воздуховодов:

• Оцинкованная сталь — самый распространённый вариант для магистральных участков. Прочная, негорючая, с гладкой внутренней поверхностью. Минус — требует теплоизоляции и может резонировать при высокой скорости воздуха.
• Пластик (ПВХ или ПП) — лёгкий, простой в монтаже, не требует покраски. Подходит для разводки по помещениям, особенно в санузлах и кухнях. Важно использовать только специализированные вентиляционные трубы, а не канализационные — у них другая форма сечения и гладкость стенок.
• Гибкие гофрированные воздуховоды — применяются только на коротких участках (до 1,5 м) для подключения к оборудованию или обхода препятствий. Их нельзя использовать для основной трассы: гофра создаёт сильное аэродинамическое сопротивление и быстро накапливает пыль.

Основные правила монтажа

Независимо от материала, воздуховоды должны монтироваться по единым принципам:

• Минимум поворотов. Каждый изгиб на 90° снижает эффективность на 10–15%. Лучше использовать два колена по 45° или радиусные переходы.
• Герметичность соединений. Все стыки проклеиваются алюминиевым скотчем или герметиком, предназначенным для систем вентиляции. Подсос воздуха через щели нарушает баланс системы.
• Теплоизоляция на улице и в неотапливаемых зонах. Если воздуховод проходит через чердак, подвал или наружную стену, его обязательно утепляют (минимум 50 мм базальтовой ваты или вспененного полиэтилена), чтобы избежать конденсата и потерь тепла.
• Крепление каждые 1,5–2 метра. Провисание недопустимо — это вызывает вибрации и шум. Используются специальные хомуты или подвесы, не сдавливающие трубу.
• Раздельная прокладка притока и вытяжки. Приточные и вытяжные каналы не должны идти в одном коробе без жёсткой перегородки — иначе возможен переток воздуха и «короткое замыкание» системы.

Особенности монтажа в разных типах домов

В кирпичных и блочных домах магистральные воздуховоды часто прокладывают в межэтажных перекрытиях или в специально оставленных нишах. Здесь важно заранее согласовать высоту потолков — воздуховоды «съедают» до 25–30 см пространства.

В каркасных домах воздуховоды интегрируют в полости между стойками. Но помните: вентиляционные каналы нельзя сдавливать утеплителем или проводить рядом с электрокабелями без защиты.

В домах с мансардой оборудование часто размещают на чердаке, поэтому нужно предусмотреть удобный доступ, хорошую теплоизоляцию и защиту от конденсата.

Что проверять после монтажа

• Отсутствие вмятин, заломов и сужений;
• Правильное направление потока (стрелки на фасонных частях);
• Надёжность креплений;
• Целостность теплоизоляции;
• Соответствие трассировки проекту.

Если всё сделано правильно, следующий этап — установка оборудования — пройдёт без сюрпризов, а система будет работать тихо, эффективно и долго.

Монтаж оборудования — вентиляторов, рекуператоров и автоматики

Когда воздуховоды проложены, наступает черёд установки «сердца» вентиляционной системы — оборудования. От правильности его выбора, размещения и подключения зависит не только комфорт, но и энергоэффективность, уровень шума и срок службы всей системы.

Где размещать оборудование

Идеальное место для размещения вентиляционной установки — отдельное техническое помещение (бойлерная, кладовка, подсобка) или утеплённый чердак. Важно соблюдать несколько условий:

• Доступ для обслуживания. Вокруг установки должно быть минимум 50–70 см свободного пространства со всех сторон.
• Температура не ниже +5 °C. Большинство рекуператоров не рассчитаны на работу в неотапливаемых зонах без дополнительной защиты от замерзания.
• Минимальная длина магистралей. Чем ближе оборудование к центру дома, тем короче воздуховоды и меньше потери давления.
• Шумоизоляция. Установку не стоит размещать рядом со спальнями или гостиными — даже самые тихие модели создают фоновый шум.

Основные компоненты и их монтаж

Приточно-вытяжная установка с рекуператором — центральный элемент современной системы. Монтируется на специальные антивибрационные подвесы или резиновые прокладки, чтобы избежать передачи шума на конструкции здания. Все входы и выходы герметично соединяются с воздуховодами через гибкие вставки — они гасят вибрации и компенсируют тепловое расширение.

Вентиляторы (если используется децентрализованная система) устанавливаются непосредственно в стенах или окнах. Их монтаж требует аккуратного сверления, установки тепло- и шумоизоляционной муфты, а также защиты от обратного потока (клапаны).

Фильтры — обязательный элемент любой приточной системы. Чаще всего они встроены в установку, но могут быть и вынесены отдельно для удобства замены. При монтаже важно соблюдать направление потока (указано стрелкой на корпусе).

Автоматика и датчики — «мозг» системы. Датчики CO?, влажности и температуры размещаются в жилых зонах (спальни, гостиные), но не рядом с окнами, батареями или кухонной вытяжкой. Провода подключаются к контроллеру установки по экранированному кабелю, чтобы избежать помех.

Подключение к электросети

Вентиляционная установка требует отдельной линии электропитания с автоматом защиты. Мощность зависит от модели, но обычно хватает 220 В и 6–10 А. Обязательно заземление. Если система включает подогреватель воздуха (калорифер), может потребоваться трёхфазное подключение — это нужно уточнить заранее.

Для управления часто используют настенные панели или мобильные приложения. Их тоже подключают на этапе чистовой отделки, но кабельную трассу закладывают раньше — параллельно с электрикой.

Что проверять после установки

• Надёжность крепления оборудования;
• Герметичность всех соединений с воздуховодами;
• Правильность подключения фазы (для моделей с реверсом рекуператора);
• Работоспособность датчиков и интерфейса управления;
• Отсутствие посторонних шумов и вибраций при запуске.

Если всё в порядке, можно переходить к финальному этапу — тестированию и балансировке системы.

Тестирование и балансировка системы после сборки

Смонтированная вентиляция — это ещё не работающая система. Чтобы она действительно обеспечивала нужный воздухообмен, а не просто «гудела» впустую, требуется обязательное тестирование и точная балансировка. Этот этап часто упускают из виду, особенно при самостоятельном монтаже, но именно он превращает набор труб и вентиляторов в полноценную инженерную систему.

Что такое балансировка и зачем она нужна

Балансировка — это настройка объёмов притока и вытяжки в каждом помещении в соответствии с проектными нормами. Например, в спальне должно поступать 30 м³/ч свежего воздуха, в кухне — 60 м³/ч, а в санузле — 50 м³/ч вытяжки. Если этого не сделать, воздух будет «гулять» неправильно: из спальни в ванную, из гостиной на кухню, создавая сквозняки, недостаток кислорода или обратный поток запахов.

Правильно сбалансированная система гарантирует:

• стабильный приток чистого воздуха туда, где живут люди;
• надёжное удаление влаги, запахов и загрязнений из «мокрых» зон;
• минимальное энергопотребление (оборудование не работает «вхолостую»);
• отсутствие шума от перегрузки вентиляторов.

Как проходит тестирование

Профессиональное тестирование выполняется с помощью анемометра или балометрической воронки — прибора, который точно измеряет объём проходящего воздуха. Замеры проводят на каждом приточном и вытяжном решётке.

Этапы проверки:

1. Запуск системы во всех режимах (минимум, максимум, автоматика).
2. Измерение расхода воздуха на каждом выходе.
3. Сравнение с проектными значениями.
4. Регулировка с помощью дроссельных клапанов, изменяющих сечение канала.
5. Повторные замеры до достижения точного соответствия.

Что можно проверить самостоятельно

Если вы не вызываете специалиста, хотя бы проведите базовую диагностику:

• Поднесите лист бумаги к вытяжной решётке — он должен уверенно «держаться» за счёт тяги.
• Проверьте, нет ли запахов из санузла или кухни в жилых комнатах — это признак разбалансировки.
• Убедитесь, что при закрытых окнах и дверях в доме не возникает ощущения «поддувания» или духоты.
• Посмотрите показания на панели управления (если есть): давление, скорость вентиляторов, температура притока должны быть в пределах нормы.

Но помните: визуальные и тактильные методы дают лишь общее представление. Точная балансировка возможна только с измерительным оборудованием.

Типичные ошибки на этом этапе

• Пропуск балансировки вообще — «и так работает»;
• Настройка только по вытяжке, без учёта притока (или наоборот);
• Использование самодельных «регуляторов» вместо заводских дроссель-клапанов;
• Отказ от повторных замеров после регулировки.

Даже качественная установка без балансировки может работать хуже простой естественной вентиляции. Поэтому не экономьте на этом этапе — он определяет реальный результат всей проделанной работы.

Автор: Хижняк Юрий, специалист компании Территория климата по вентиляции в частном домостроении (Краснодарский край).
